폼탱크 블래더(Bladder)는 블래더 방식 폼탱크 내부에 삽입된 고무 재질의 주머니로, 포소화약제와 가압수를 물리적으로 분리하는 핵심 부품입니다. 블래더가 손상되거나 기밀성을 잃으면 약제가 오염되어 설비가 정상적으로 작동하지 않으므로, 주기적인 점검과 교체가 필수적입니다.

블래더 방식 폼탱크의 구조와 원리

블래더 방식 폼탱크는 외부 탱크 본체(Shell)와 내부 블래더로 구성됩니다. 포소화약제는 블래더 내부에, 가압수는 블래더 외부(탱크 본체와 블래더 사이 공간)에 위치합니다. 화재 발생 시 가압수가 탱크 내부로 유입되면 블래더 외부의 수압이 높아지면서 블래더가 압축되고, 이 힘으로 내부 약제가 혼합기로 공급됩니다.

블래더 방식의 장점

약제 오염 방지

가압수와 포소화약제가 물리적으로 분리되어 있어 약제가 희석되거나 수질 오염이 발생하지 않습니다. 약제의 농도와 품질이 장기간 유지됩니다.

잔여 약제 확인 용이

블래더 방식은 탱크 외부의 레벨 게이지를 통해 블래더 내 잔여 약제량을 직접 확인할 수 있습니다. 설비 관리자가 약제 잔량을 수시로 파악할 수 있습니다.

정밀한 농도 제어

가압수와 약제가 혼합되지 않으므로, 혼합기에서 설정한 농도 그대로 포 수용액이 생성됩니다. 수성막포(AFFF) 3% 농도 설비에서 특히 중요한 특성입니다.

블래더 방식의 단점은 블래더 자체의 노화와 파손 가능성입니다. 블래더에 핀홀이 생기거나 접합부가 분리되면 약제와 가압수가 혼합되어 설비 성능이 저하됩니다. 정기 점검 시 블래더 기밀 시험을 반드시 실시해야 합니다.

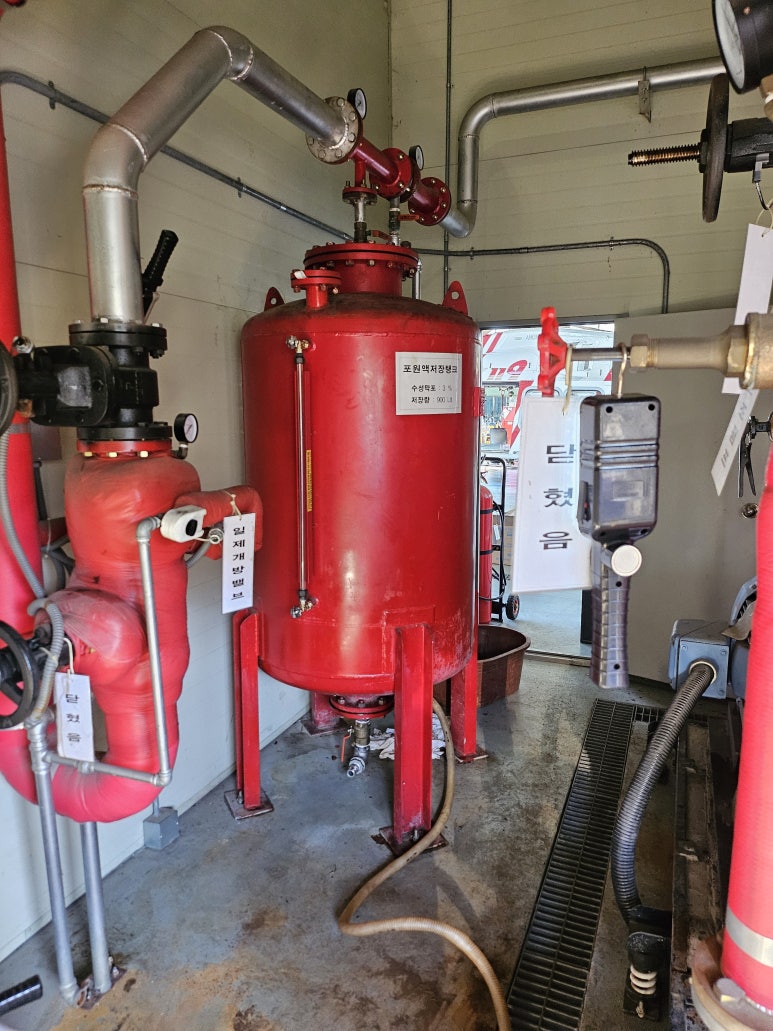

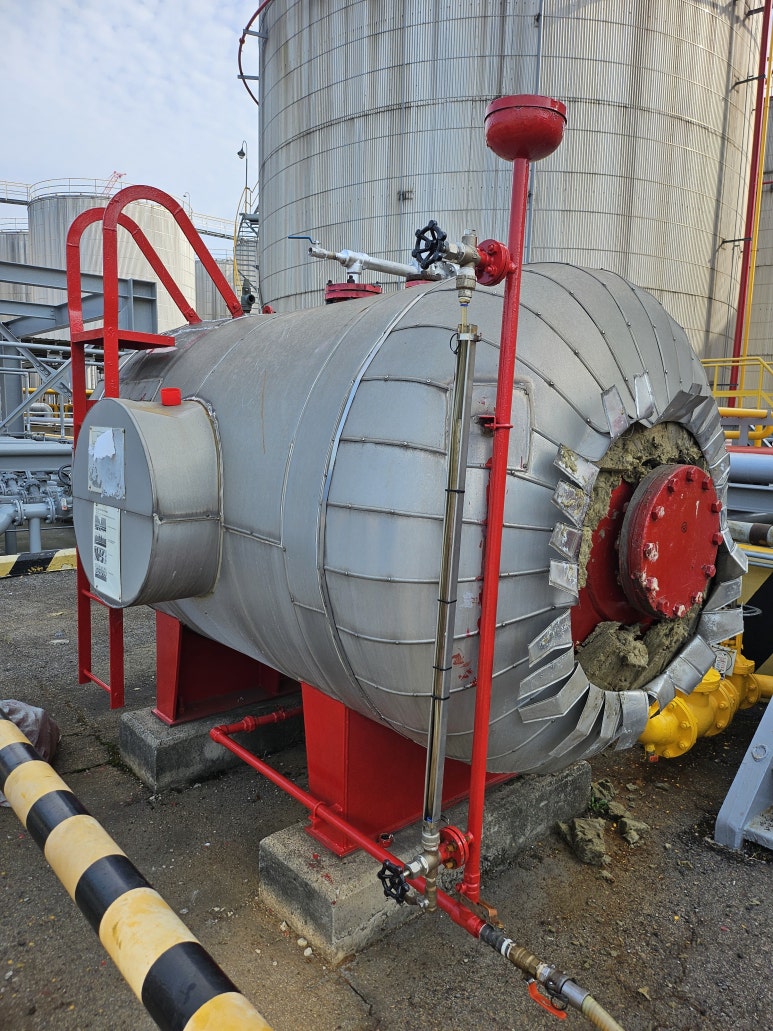

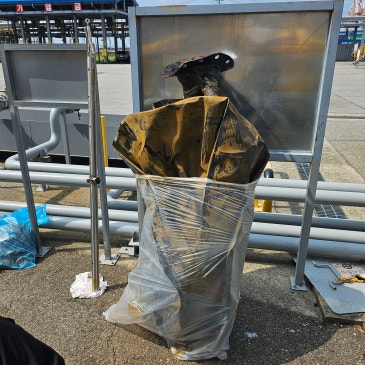

블래더 교체 시공 사진

실제 블래더 교체 현장 작업 모습

블래더 규격 및 모델 체계

블래더는 폼탱크의 형태(수평형·수직형)와 용량에 따라 규격이 결정됩니다. 교체 전 반드시 현장을 실측하고 도면화하여 플랜지 사양과 볼트 위치까지 정확한 치수를 확인해야 합니다. 수평형 폼탱크 실측에는 11가지 치수와 플랜지 형태(A 또는 B 유형) 기재가 필요합니다.

구분	모델 범위	비고
수평형 블래더	DF-FB-100H ~ DF-FB-2000H	단위: 100갤런 = 약 400리터 / 플랜지 4개
수직형 블래더	DF-FB-100V ~ DF-FB-1000V	단위: 100갤런 = 약 400리터 / 플랜지 2개

블래더 제작 비용 및 교체 공사 비용은 현장 변수(탱크 실측 출장 여부, 플랜지 사양, 작업 환경)에 따라 달라집니다. 현장 실측 후 정확한 견적을 산출할 수 있습니다.

블래더 저장 방식 구분 방법

폼탱크 외관만으로는 블래더 내부 저장 방식과 외부 저장 방식을 구별하기 어렵습니다. 다음 방법으로 현장에서 즉시 확인할 수 있습니다.

액면계(레벨게이지) 연결 위치로 구분
• 액면계가 폼탱크 하부 플랜지에서 시작 → 블래더 내부 저장 방식 (약제가 블래더 안에 보관)
• 액면계가 폼탱크 측면에서 연결 → 블래더 외부 저장 방식 (약제가 블래더 밖 탱크 내부에 보관)

블래더 손상 실제 증상

현장에서 블래더 손상이 발생하면 겉으로는 정상처럼 보이지만 내부에서 다음과 같은 증상이 나타납니다. 정기 점검 시 이 증상들을 확인해야 조기 발견이 가능합니다.

1차측 압력은 정상인데 혼합기 유입량 저하로 발포량 부족 발생
포는 형성되지만 가압수 교반으로 인한 포 유지 시간 현저히 감소
하부 가압수 드레인 라인에서 포소화약제 원액 누수
블래더 손상으로 약제 오염 → 발포 배율 및 설계 농도 기준 미달

블래더 교체 시기 판단 기준

블래더 교체 시기는 육안 검사, 기밀 시험, 약제 오염 확인의 세 가지 방법으로 판단합니다. 아래 기준 중 하나라도 해당되면 즉시 교체를 진행해야 합니다.

육안 검사 기준

블래더 표면에 균열, 핀홀, 찢어짐이 발견된 경우
접합부(용접 부위 또는 접착 부위)가 분리되거나 박리된 경우
블래더가 경화되어 유연성을 상실한 경우 (고무 노화 징후)
블래더 색상이 현저히 변색되거나 표면이 점착성을 잃은 경우
블래더가 완전히 팽창하지 않거나 일부분만 팽창하는 경우

기밀 시험 실패

블래더 기밀 시험은 블래더 내부에 공기를 주입하여 규정 압력 이상에서 일정 시간 동안 압력 강하가 없는지 확인하는 방법입니다. 시험 중 압력이 규정값 이하로 떨어지거나 블래더 외부에서 기포가 발생하면 블래더의 기밀성이 손상된 것으로 판단합니다.

약제 오염 확인

블래더 내부 약제를 샘플링하여 분석했을 때 물이 혼입된 흔적(희석 농도 이탈, 비중 저하)이 발견되면 블래더를 통해 가압수가 약제 쪽으로 누입된 것입니다. 이 경우 약제와 블래더를 동시에 교체해야 합니다.

블래더 교체 시기를 놓치면 약제 오염으로 인해 포 발생 농도가 낮아지고, 실제 화재 시 소화 효과가 크게 저하됩니다. 블래더 수명이 10년을 초과한 경우 이상 증상이 없더라도 예방적 교체를 권장합니다.

블래더 교체 절차

블래더 교체는 탱크 내부 작업이 포함되는 고난도 작업입니다. 밀폐 공간 작업 안전 기준을 준수하고, 충분한 경험을 갖춘 전문 인력이 수행해야 합니다.

약제 배출
블래더 내부의 포소화약제를 드레인 밸브를 통해 전량 배출합니다. 배출된 약제는 지정 폐기물 처리 기준에 따라 처리합니다. 배출 전 관련 차단 밸브를 모두 잠그고 시스템 압력을 제거합니다.
탱크 개방
탱크 상부 또는 측면 맨홀(Man-hole)을 개방합니다. 내부 잔류 가스 및 약제 증기를 충분히 환기한 후 산소 농도와 유해 가스 농도를 측정하여 안전을 확인합니다. 밀폐 공간 진입 전 안전 담당자를 외부에 배치합니다.

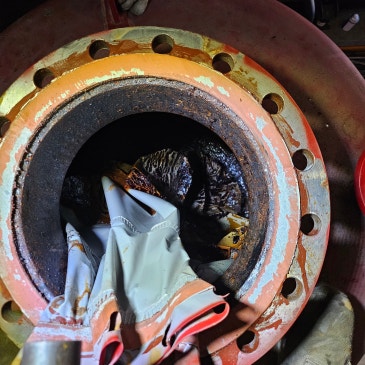

구 블래더 제거
탱크 내부로 진입하여 기존 블래더를 탱크 벽면 접속부에서 분리합니다. 블래더가 대형인 경우 분할하여 반출합니다. 탱크 내부 잔류 약제와 오염 물질을 깨끗하게 세정합니다.

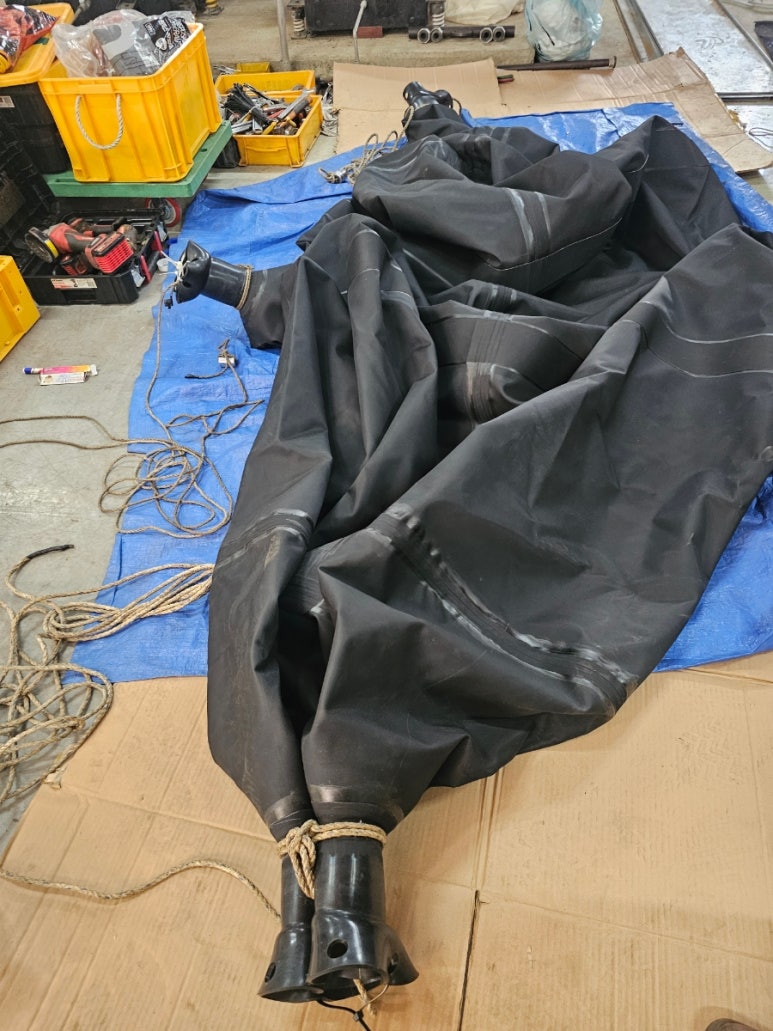

신규 블래더 설치
신규 블래더를 탱크 내부에 삽입하고, 접속 플랜지 또는 고정 링을 이용하여 탱크 벽면에 밀착 고정합니다. 블래더 접속부의 기밀을 확보하기 위해 규정된 패킹과 토크로 체결합니다.

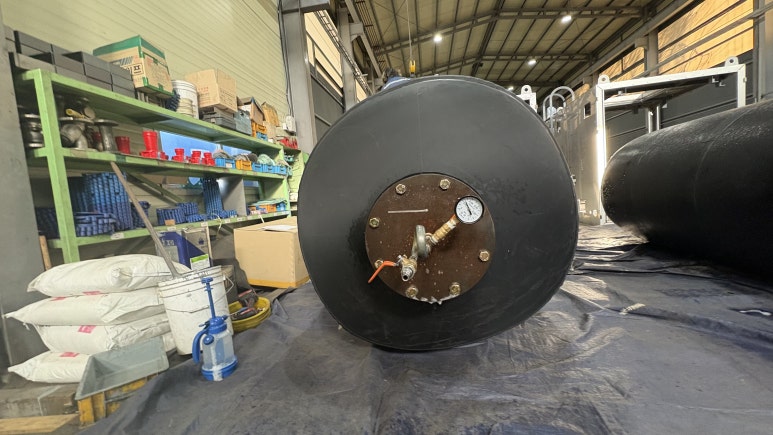

기밀 시험

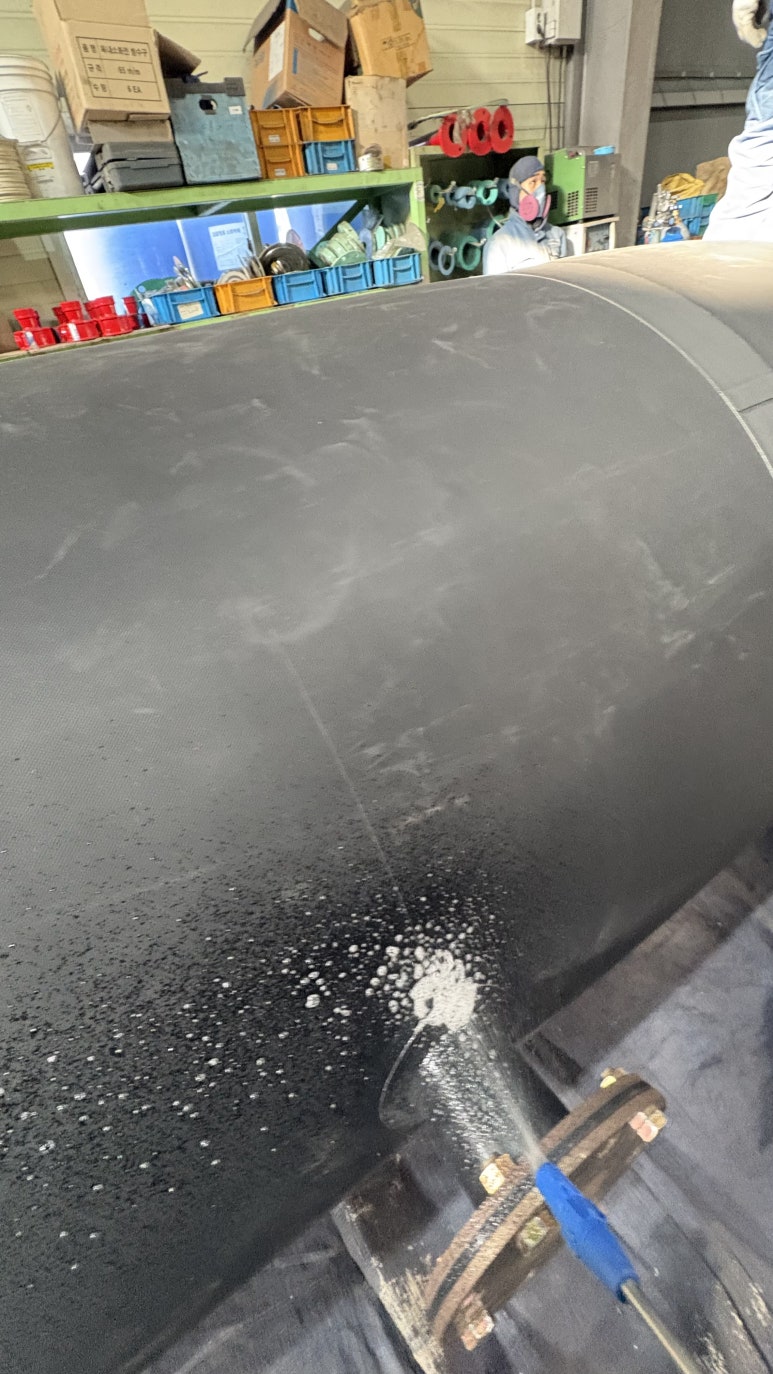

신규 블래더 설치 완료 후 공기를 주입하여 기밀 시험을 실시합니다. 규정 압력에서 일정 시간(통상 30분 이상) 동안 압력 강하가 없는지 확인합니다. 비눗물 또는 발포액을 도포하여 핀홀이나 누기 여부를 점검합니다.

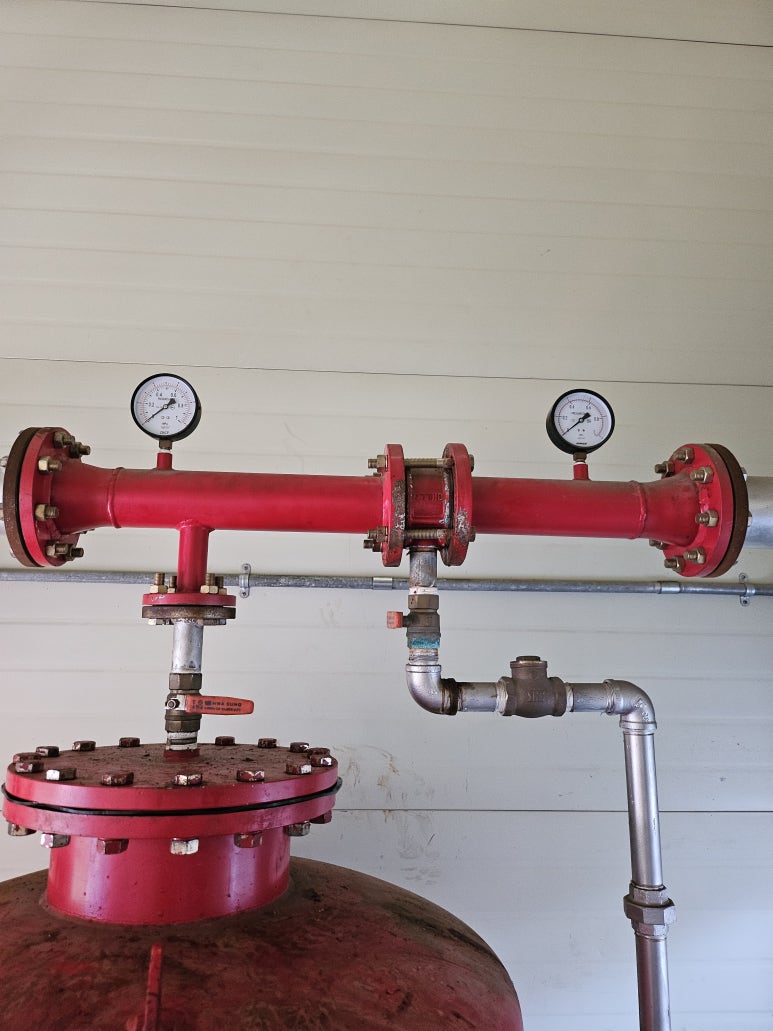

약제 주입 및 성능 확인
기밀 시험 통과 후 신규 포소화약제를 블래더 내부에 주입합니다. 혼합기를 통한 농도 확인 및 방출 시험을 실시하여 설비가 정상 작동하는지 최종 검증합니다.

블래더 재질 종류

블래더는 사용하는 포소화약제의 종류와 현장 온도 조건에 따라 적합한 재질을 선택해야 합니다. 잘못된 재질의 블래더를 사용하면 약제와의 화학적 반응으로 조기 노화가 발생할 수 있습니다.

NBR (Nitrile Rubber)

니트릴 고무 계열로 수성막포(AFFF) 및 합성계면활성제포에 주로 사용됩니다. 내유성이 우수하며, 석유계 용제에 대한 내성이 높습니다. 사용 온도 범위는 -20°C ~ +80°C이며, 가장 범용적으로 사용되는 재질입니다.

EPDM (Ethylene Propylene Diene Monomer)

에틸렌 프로필렌 계열 고무로 알콜포 및 수용성 위험물 환경에 적합합니다. 내열성, 내오존성, 내산화성이 우수하며, 저온에서도 유연성을 유지합니다. 온도 범위는 -40°C ~ +120°C입니다.

Polyurethane (PU)

폴리우레탄 재질로 기계적 강도와 내마모성이 뛰어납니다. 얇은 두께로도 우수한 기밀성을 확보할 수 있어 대형 탱크용 블래더에 활용됩니다. 내화학성은 NBR, EPDM보다 제한적이므로 약제 종류와의 적합성을 사전에 확인해야 합니다.

블래더 재질 선정 시 반드시 사용 약제 제조사의 권장 사항을 확인하십시오. 알콜포 사용 시설에 NBR 블래더를 사용하면 단기간에 팽윤(Swelling)이 발생하여 기밀성을 잃을 수 있습니다.

교체 후 확인 사항

블래더 접속 플랜지 체결 볼트 토크 재확인 (규정 토크값 기록)
탱크 맨홀 커버 재조립 및 기밀 확인
가압수 유입 배관 연결 상태 및 누수 여부 확인
약제 공급 배관 연결 및 개폐 밸브 작동 확인
혼합기 혼합 비율 실측 (굴절계로 농도 측정)
포 방출 시험을 통한 팽창비 및 환원 시간 측정
교체 작업 보고서 작성 및 보관 (블래더 제조사, 재질, 규격 기록)
다음 점검 예정일 설정 및 관리 대장 업데이트
