폼탱크 튜브 교체 전문

튜브 방식 폼탱크의 구조와 튜브의 역할

프레셔 프로포셔너(Pressure Proportioner) 방식은 포소화설비에서 가장 널리 사용되는 약제 혼합 방식 중 하나입니다. 이 방식에서 폼탱크 내부에는 유연한 재질의 튜브가 내장되어 있으며, 튜브 안에는 포소화약제가, 튜브 외부(탱크 본체 공간)에는 소화수가 채워지는 구조입니다. 소화 활동 시 소화수 압력이 탱크 외부에서 가해지면 이 압력이 튜브를 눌러 약제가 유량 비례로 방출되고, 배관 내 혼합기를 통해 소화수와 정해진 농도로 혼합됩니다.

튜브는 약제를 물리적으로 분리·보호하는 핵심 부품입니다. 튜브가 온전해야만 약제 농도가 일정하게 유지되고 방출 성능이 기준에 부합합니다. 튜브에 이상이 생기면 약제가 누설되거나 소화수와 미리 혼합되어 설비 전체의 소화 능력이 저하됩니다.

튜브 손상의 주요 원인

교체가 필요한 증상

아래 증상이 하나라도 확인되면 즉시 전문가에게 점검을 의뢰해야 합니다.

• 탱크 외부 배수 라인에서 포소화약제 성분이 검출되는 경우 (약제 누설)
• 탱크 개방 시 튜브 표면에 주름, 뒤틀림, 변형이 관찰되는 경우
• 튜브 표면 또는 접합부에 균열·핀홀(pin hole)이 육안으로 확인되는 경우
• 정기 기능 시험에서 방출 약제 농도가 기준 범위를 벗어나는 경우
• 기밀 시험 시 압력 강하가 기준치 이상 발생하는 경우
• 설치 후 10년 이상 경과하여 재질 노화가 예상되는 경우

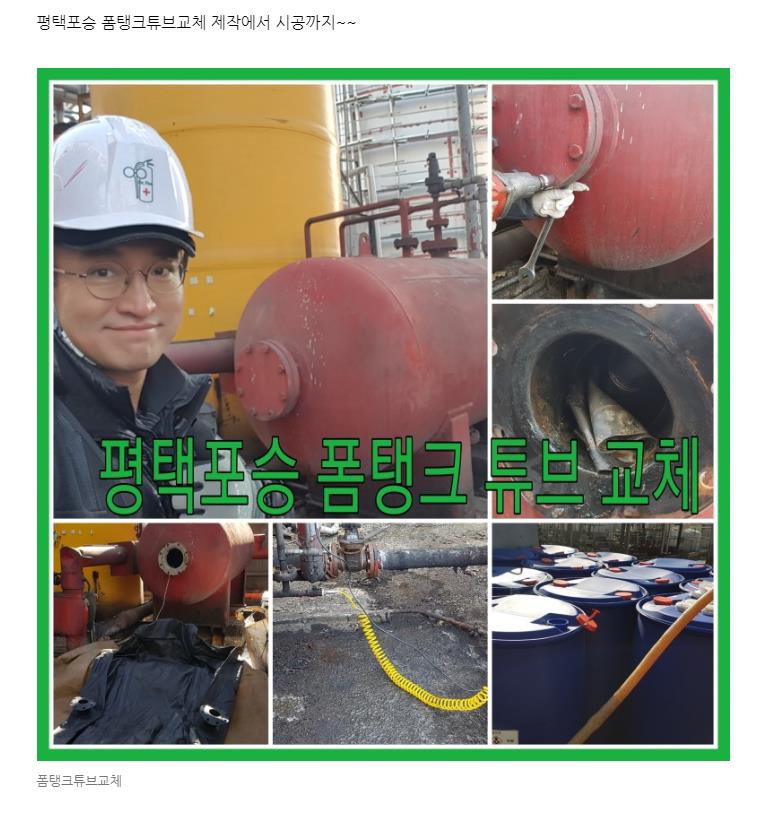

튜브 교체 절차

튜브 교체는 설비를 일시 정지해야 하므로 관계 기관 보고 및 임시 안전 대책 수립 후 진행합니다.

1단계: 배수 및 세정

탱크 내 포소화약제와 소화수를 안전하게 배수합니다. 폐약제는 환경부 지침에 따라 처리 업체를 통해 처분합니다. 배수 완료 후 탱크 내부와 배관 접속부를 깨끗한 물로 충분히 세정하여 잔류 약제를 제거합니다.

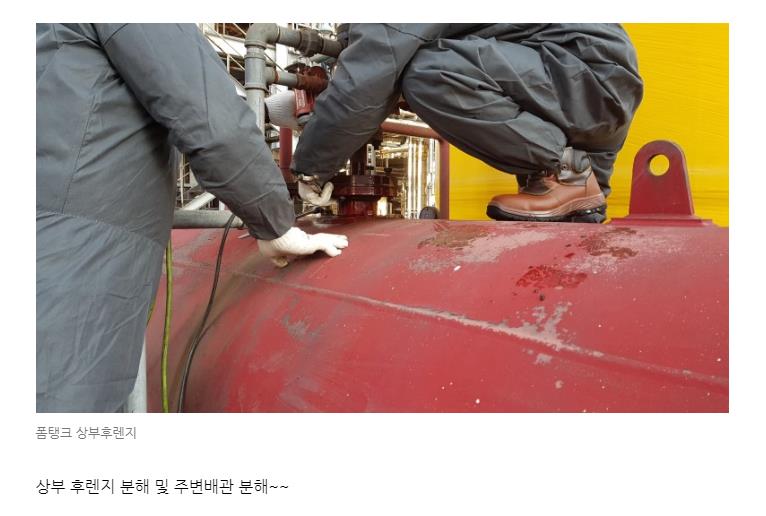

2단계: 탱크 개방

맨홀 커버 또는 플랜지 결합부를 분리하여 탱크를 개방합니다. 개방 전 내부 압력이 완전히 해제되었는지 반드시 확인해야 합니다. 밀폐 공간 작업 절차에 따라 산소 농도 및 유해 가스 농도를 측정한 후 작업자가 진입합니다.

3단계: 기존 튜브 제거

연결 플랜지, 접합 배관, 고정 브래킷을 순서에 따라 분리한 뒤 기존 튜브를 꺼냅니다. 제거된 튜브는 손상 부위와 노화 상태를 기록하여 점검 보고서에 첨부합니다.

4단계: 신규 튜브 설치

동일 규격으로 제작된 신규 튜브를 탱크 내부에 정위치로 삽입하고 연결 플랜지를 적정 토크로 체결합니다. 접합부 실링재는 약제 내성이 있는 소재를 사용합니다.

5단계: 기밀 시험

탱크를 밀폐한 뒤 규정 압력으로 가압하여 일정 시간 압력 강하 여부를 확인합니다. 기준 범위 내에서 압력이 유지되면 기밀 시험 합격으로 판정합니다.

6단계: 약제 충전 및 기능 시험

규정 약제를 충전한 후 설비를 복구하고 기능 시험을 실시합니다. 방출 약제의 농도, 방사 압력, 방사 시간이 모두 설계 기준에 적합함을 확인하고 시험 결과를 보고서로 작성합니다.

튜브 재질 및 규격 선정

튜브 교체 시 기존 탱크 설계 도서를 확인하여 동일 재질·규격의 제품을 선정해야 합니다. 일반적으로 사용되는 재질은 다음과 같습니다.

• EPDM(에틸렌 프로필렌 디엔 고무): 내화학성이 우수하며 수성막포, 합성계면활성제포에 적합
• NBR(니트릴 고무): 내유성이 강해 석유류와 접촉하는 환경에 적합
• 폴리우레탄 코팅 직물 튜브: 내구성이 높고 대형 탱크에 주로 사용

재질 외에 튜브 직경, 길이, 용량이 탱크 내부 치수 및 설계 약제 용량과 정확히 일치해야 합니다. 규격이 맞지 않으면 내부 압력 배분이 불균일해져 방출 농도가 불안정해집니다.

교체 후 확인 사항

튜브 교체 후에는 최소 3개월 시점에 육안 점검을 실시하여 초기 정착 상태를 확인하는 것이 바람직합니다. 탱크 외벽에 튜브 교체 연월을 스티커 또는 각인으로 표기하면 이후 유지보수 이력 관리에 도움이 됩니다.
