폼탱크 설치 유지관리

폼탱크는 포소화설비에서 포소화약제를 저장하는 압력 용기로, 화재 발생 시 약제를 물과 혼합하여 포를 생성하는 핵심 구성 요소입니다. 설치 방식과 작동 원리에 따라 프레셔 프로포셔너 방식과 블래더 방식으로 구분됩니다.

폼탱크의 작동 원리

폼탱크는 크게 두 가지 방식으로 작동합니다. 각 방식은 설비 규모, 설치 조건, 약제의 종류에 따라 선택됩니다.

프레셔 프로포셔너 방식

프레셔 프로포셔너 방식은 가압수가 폼탱크 내부로 유입되면서 약제를 밀어내어 혼합기를 통해 일정 비율로 혼합하는 방식입니다. 탱크 내부는 단일 공간으로 구성되며, 가압수의 압력 차이를 이용하여 약제를 배출합니다. 구조가 단순하고 유지 비용이 낮은 편이며, 대용량 설비에 주로 적용됩니다. 단, 가압수와 약제가 혼합될 수 있으므로 탱크 내 약제 농도 관리가 중요합니다.

블래더 방식

블래더 방식은 폼탱크 내부에 고무 재질의 주머니(블래더)를 삽입하여 약제와 가압수를 물리적으로 분리하는 구조입니다. 블래더 외부로 가압수가 유입되면 블래더가 압축되면서 내부 약제가 일정 비율로 혼합기에 공급됩니다. 약제 오염 위험이 낮고 잔여 약제 확인이 용이하며, 정밀한 농도 제어가 필요한 석유화학 시설이나 항공기 격납고에 적합합니다.

폼탱크 설치 절차

폼탱크 설치는 설계 단계부터 시험 운전까지 체계적인 순서로 진행됩니다. 각 단계별로 소방법령 및 한국소방산업기술원(KFI) 기준을 충족해야 합니다.

1. 설계 검토
   위험물 저장량, 보호 대상 면적, 소방법령 요구 사항을 바탕으로 탱크 용량, 설치 위치, 배관 구경을 결정합니다. 도면 검토 및 관할 소방서와의 협의가 선행됩니다.
2. 기초 시공
   탱크 하중을 지지할 수 있는 콘크리트 기초를 시공합니다. 기초는 탱크 자중과 약제 충전 하중을 합산한 값 이상의 지지력을 확보해야 하며, 부동침하 방지를 위해 지반 조건을 사전에 조사합니다.

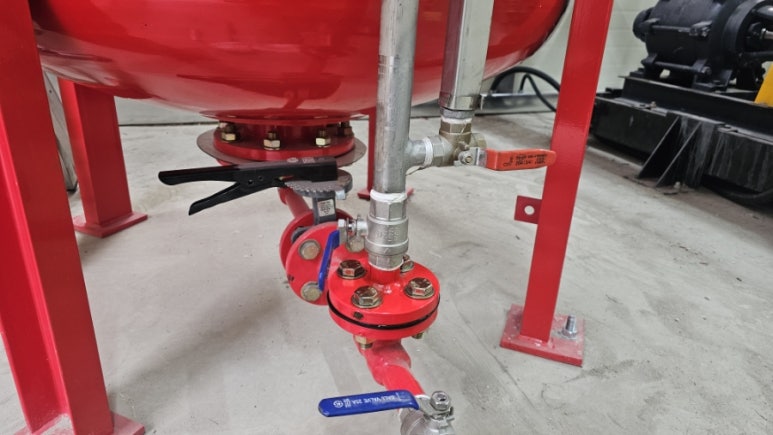

3. 탱크 설치
   폼탱크를 크레인 등 중장비로 반입하여 기초 위에 앵커볼트로 고정합니다. 수평도 및 고정 상태를 확인하고, 탱크 외면 방청 처리 상태를 점검합니다.

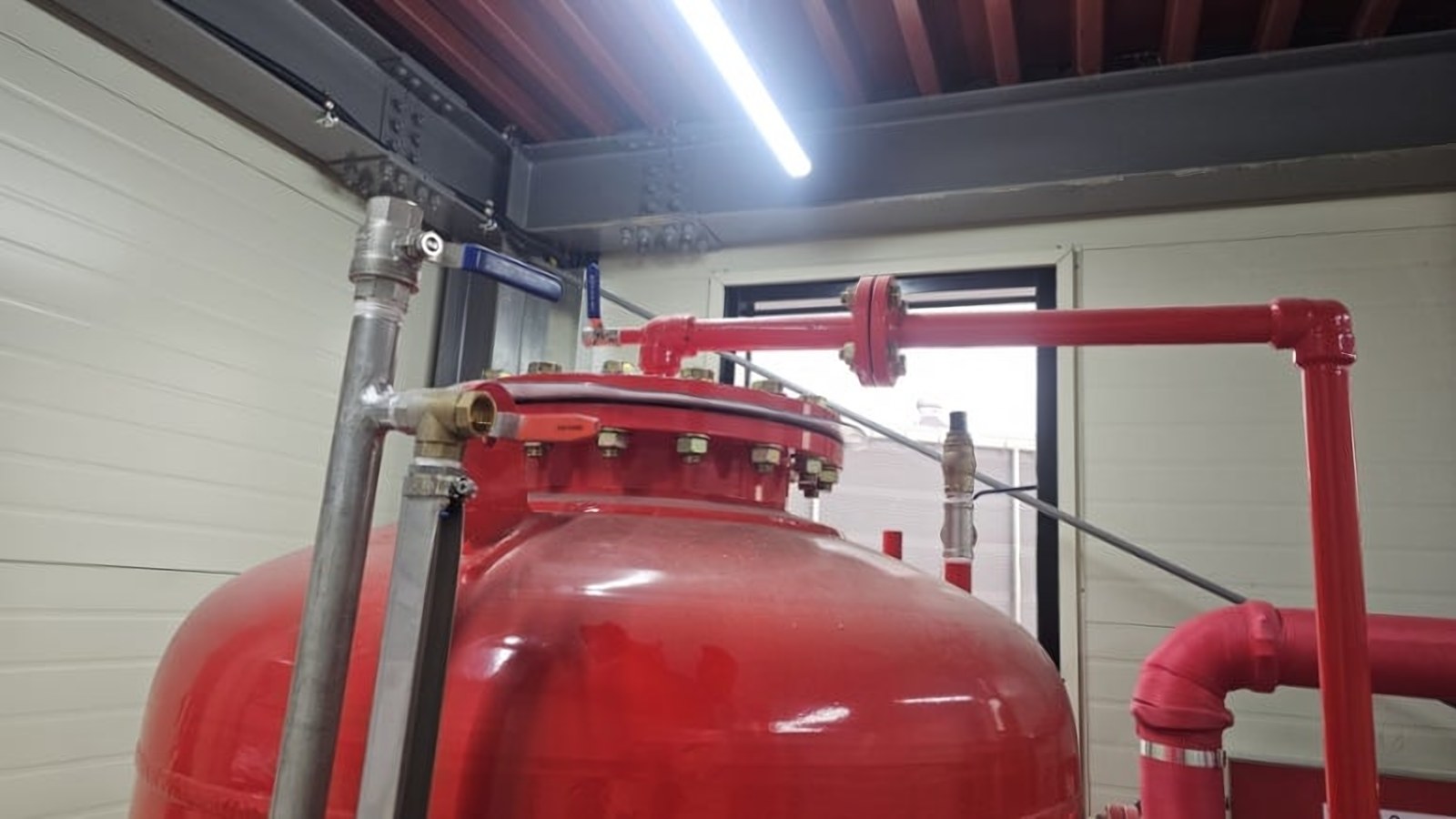

4. 배관 연결
   흡입 배관, 송액 배관, 가압수 유입 배관을 연결합니다. 배관 접속부의 기밀성을 확보하기 위해 플랜지 볼트 조임 토크를 규정값으로 유지합니다. 배관 지지 고정 간격은 KFI 기준에 따릅니다.

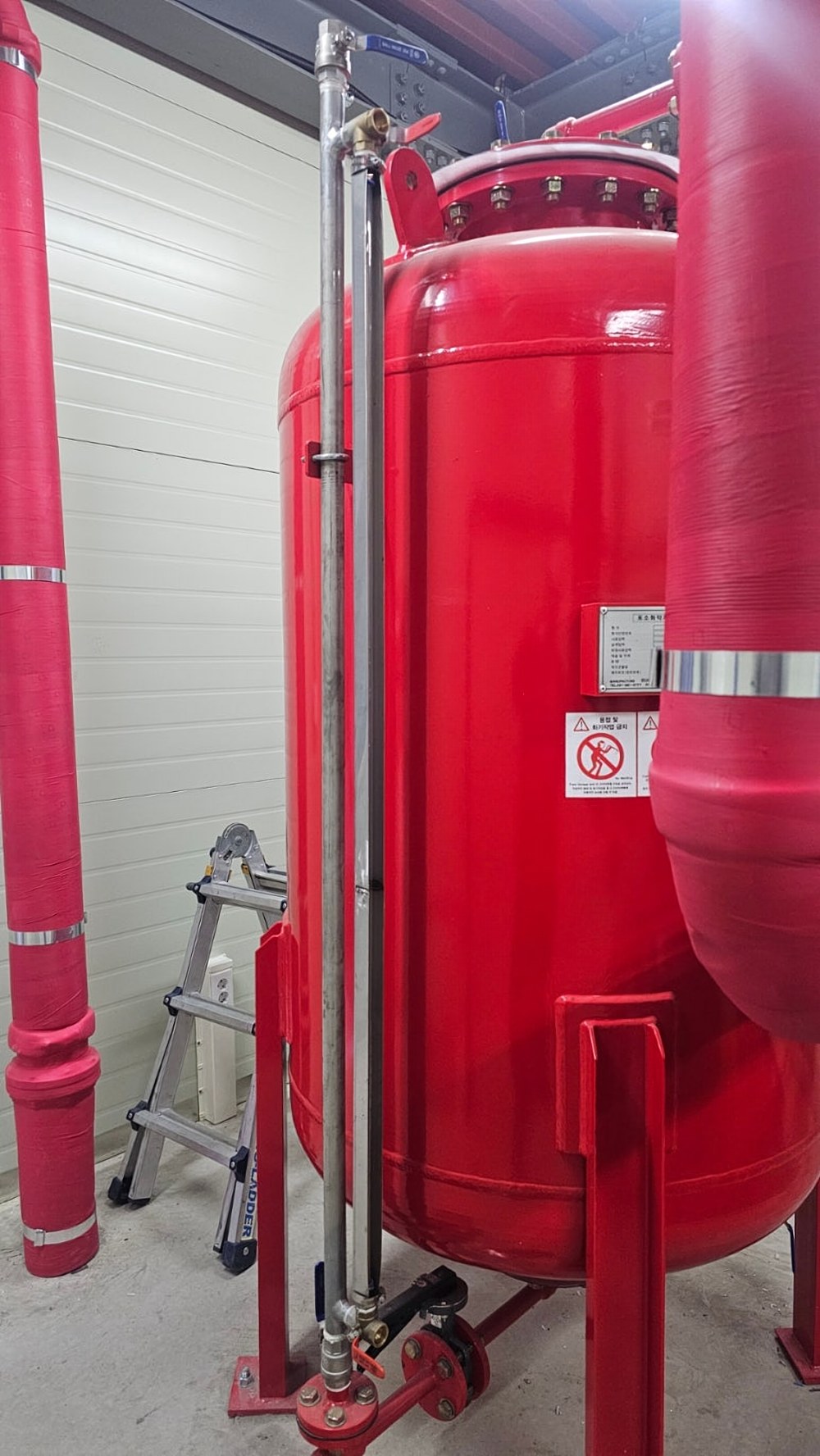

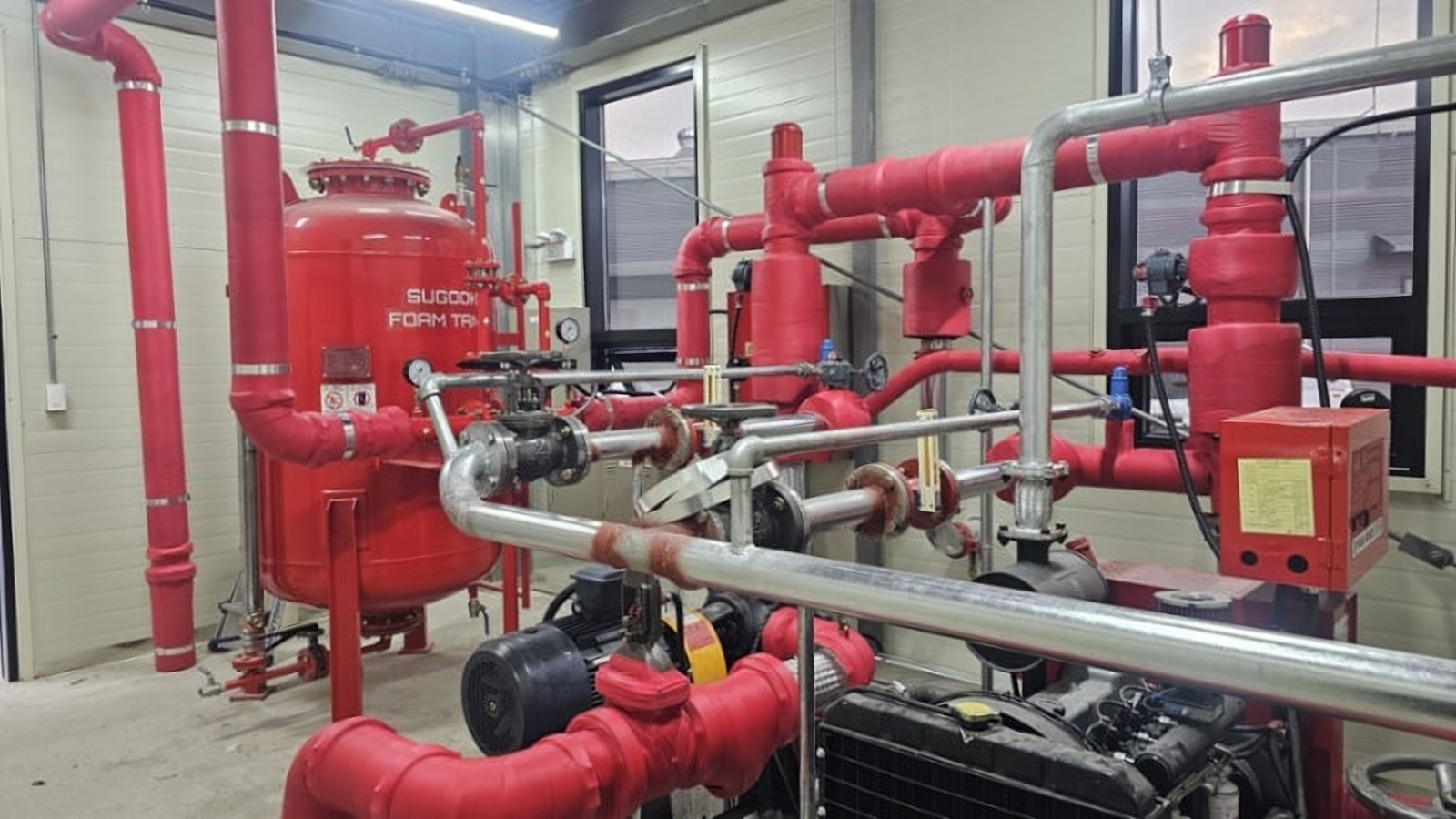

5. 약제 충전
   탱크 세정 후 포소화약제를 충전합니다. 충전량은 설계 용량에 맞게 계량하며, 약제 품질 시험 성적서를 보관합니다. 블래더 방식의 경우 블래더 내부에 약제를 주입합니다.

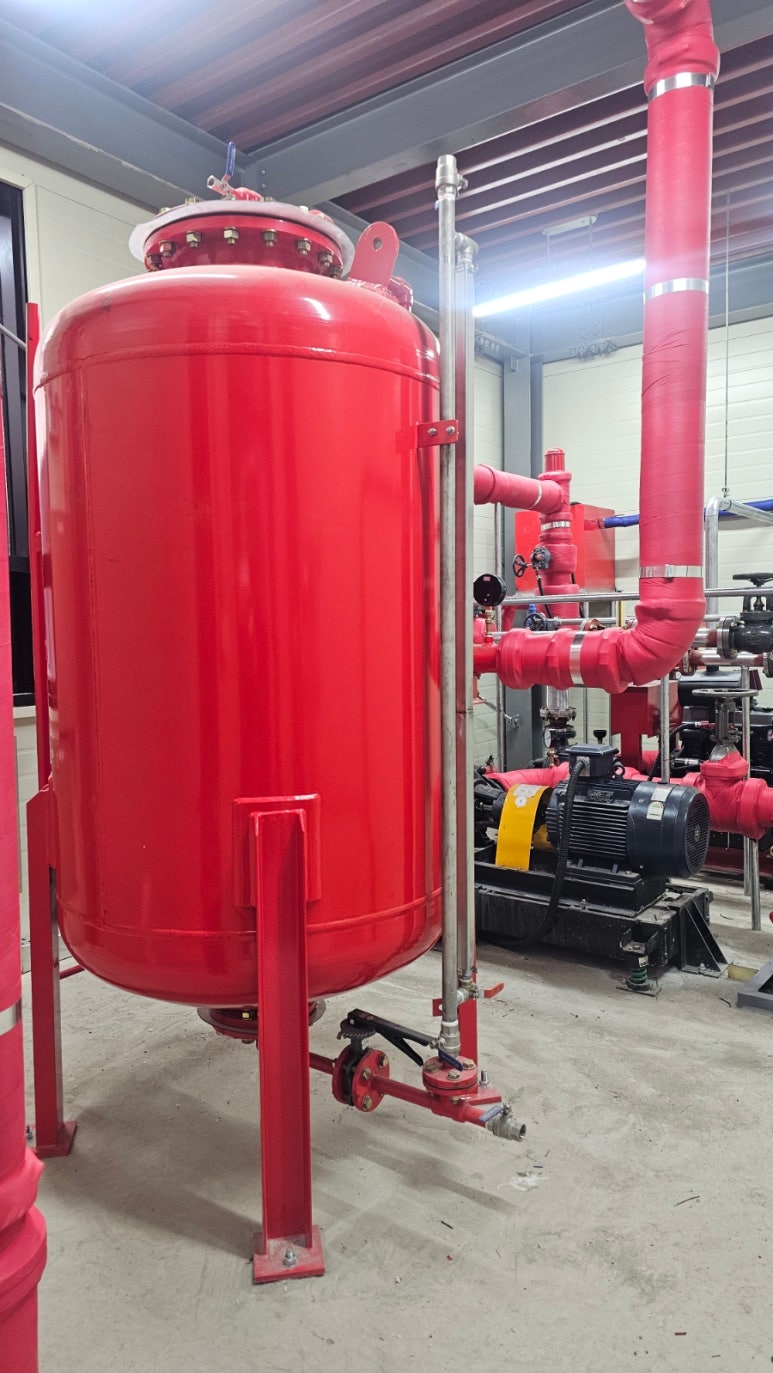

6. 시험 운전
   약제 충전 완료 후 수압 시험, 기밀 시험, 혼합 비율 시험을 실시합니다. 포 방출 시험을 통해 규정 농도(3% 또는 6%)가 달성되는지 확인하고, 결과를 기록하여 보관합니다.

폼탱크 용량 선정 기준

폼탱크의 용량은 위험물 저장 면적, 포 방사 밀도, 약제 농도, 방사 시간을 기반으로 산출합니다. 아래 항목을 기준으로 설계에 반영합니다.

방사 시간은 일반적으로 10분 이상을 기준으로 하며, 탱크 용량은 다음 공식으로 산출합니다.
